Descripción general

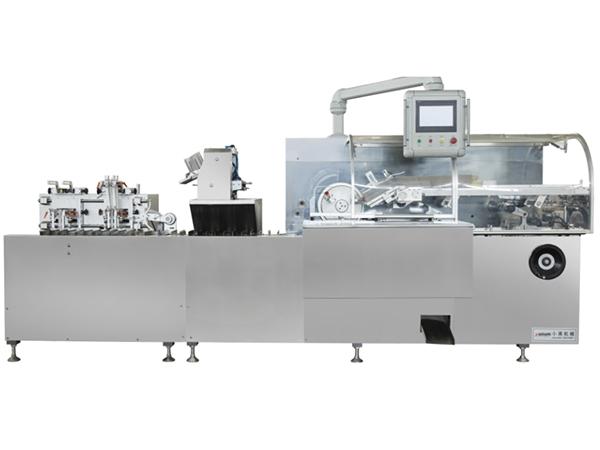

La empaquetadora en cajas de alta velocidad se utiliza para empaquetar drogas y otros tipos de productos farmacéuticos. Realiza diferentes funciones que incluyen el pliegue de la especificación, la apertura de la caja de cartón, el empaque de la mercadería, la impresión del número de lote y el sellado de la caja. Este sistema de empaque utiliza control PLC a fin de monitorear la operación de cada proceso, y eliminará automáticamente los productos que no sean aptos durante la operación. En caso de surgir algún problema, esta empaquetadora en cajas se detendrá automáticamente, haciendo que la depuración se pueda llevar acabo inmediata y automáticamente. Este equipo se puede usar como máquina independiente, o se puede conectar a una línea de empaque completa, incluyendo a las máquinas de empaque en blíster o a la revestidora térmica.
| Capacidad de producción máxima | 200 cajas / minuto |
| Tamaño de la caja de cartón | Máximo 180 × 85 × 50 mm (largo × ancho × alto) Mínimo 75 × 35 × 15 mm (largo × ancho × alto) |
| Tamaño del folleto | Máximo 250 × 170 mm (largo × ancho) Mínimo 150 × 100 mm (largo × ancho) |
| Fuente de alimentación | 380v 50 Hz trifásica y de cuatro líneas |
| Potencia del motor principal | 1.5 kW |
| Presión del aire comprimido | ≥ 0.6 MPa |
| Consumo de aire | 0.06~0.09m3 min (presión 0.6~0.9mpa) |
| Tamaño total de la máquina | 4200 × 1650 × 1650 mm (largo × ancho × alto) |
| Peso de la máquina | Alrededor de 1500Kg |
| Nivel de ruido | ＜80dB |
| Material de empaque | Caja de cartón | Instrucciones |
| Requisitos de la máquina de cartón automática multifuncional ZH200 para los materiales de embalaje farmacéutico | 1. Cartón blanco de 300-350g/m2 2. El límite de desviación del espesor del papel es de ±5m. 3. Condiciones de almacenamiento: temperatura 25℃±2℃ Humedad relativa ≤ 60 % 4. La profundidad y el ancho de la línea de sangría es de 0.2-0.4 mm y 1-1.4 mm respectivamente. 5. El pegado de cajas debe ser preciso y no se debe pegar a otras cajas de cartón, ni al interior de la caja. La caja debe ser fácil de abrir y fácil de transportar. 6. Diseñe el corte de la caja de cartón para que cumpla con los requerimientos de la máquina. Las cajas para máquinas empaquetadoras como esta deben ser cajas de cartón de un mes, cuidadosamente cortadas y desenrolladas. | 1. Elija el papel de impresión offset de 50-70g/m2 2. El límite de desviación de impresión del papel es de ±2mm y el límite de desviación diagonal de ±1 mm. 3. La dirección de la fibra del papel se debe mantener vertical a la dirección del plegado del papel. 4. Condiciones de almacenamiento: temperatura 25℃±2℃ Humedad relativa ≤ 60 % 5. Se requiere que el papel se corte de forma limpia y sin ondas. |
Estructura
1. Marco
2. Sistema de transmisión principal
3. Mecanismo de transmisión para el movimiento de la caja
4. Cadena de transporte
5. Mecanismo de descarga oscilante
6. Mecanismo de prueba
7. Mecanismo de empuje del material
8. Mecanismo de atracción y entrega de cajas
9. Impresión del número de lote, sellado de la caja de cartón y salida del producto terminado
10. Máquina plegadora de cartón
Esquema de la instalación del dispositivo
